工作页面介绍

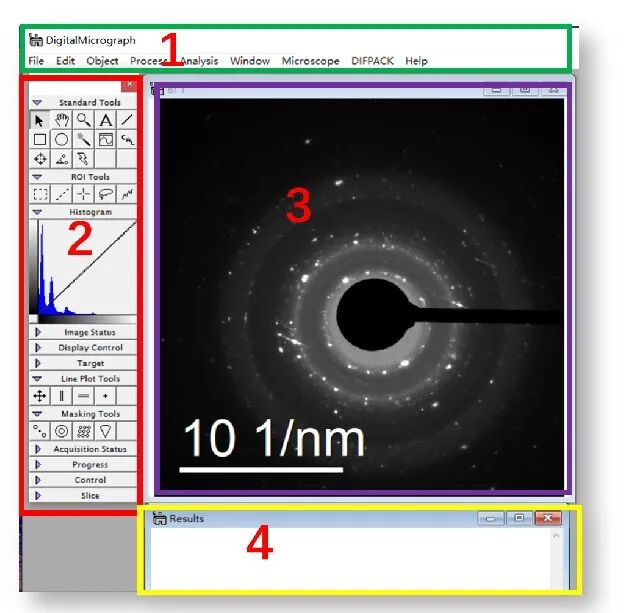

DM安装成功后，我们打开常见“dm3”文件即可看到下图所示的工作界面，对该工作区域可以进行如下划分：

1. 菜单（DM Menu）：多种操作指令按照其功能分类。

2. 工具（DM Tool)）：这些可移动窗口包括标准工具以及多种与被显示图像有关的信息。

3. 图像（Image）：图像在 DM 软件里被显示的位置。

4. 结果（Results）：这个文字窗口包含 DM 软件在运行中的一些输出信息。比如图像分析和测量的结果。窗口里面的文字可以被拷贝或以文件格式存储。

当然，大家也可以根据自己的习惯任意拖动工具栏快捷方式的位置来对其进行调整。

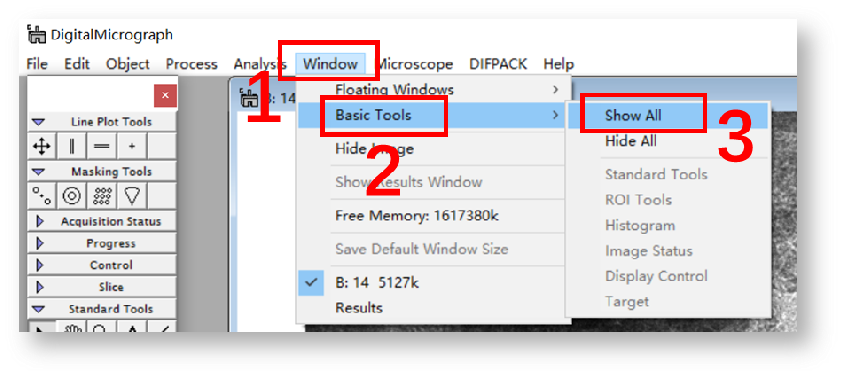

注意：当不小心删除了快捷工具时，可以点击菜单栏中的Window，在下拉菜单中选择Basic Tools，然后点击Show All 即可。

常用工具介绍

Text Annotation：文本工具。可在图中添加文本。在文本处点击鼠标右键可更改字体颜色，大小等。

Line Annotation：直线工具。鼠标在图中随意拖动，画出的是直线；按住Ctrl拖动鼠标，画出的是双箭头线；按住Alt拖动鼠标，画出的是单箭头线。

Lane with length label：测量工具。拉动鼠标会测量拉出的直线长度。

Rectangle：虚线框工具，可用来截图，按住shift可拉出正方形框。

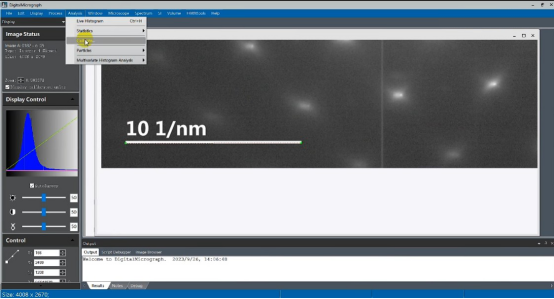

Line：直线工具。可用来校准标尺。

标尺添加、颜色更改以及校准

1.点击鼠标右键，选择“layout”,点击“add scale bar”选项，图片上会出现标尺。

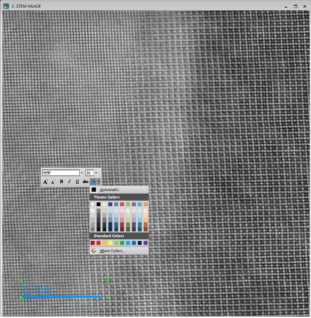

2.在标尺处点击鼠标右键点击如图图标可对标尺颜色等参数进行修改

截图

1.选择虚线框工具，选择需要截图的区域。

3.然后可进行标尺添加等工作。

染色

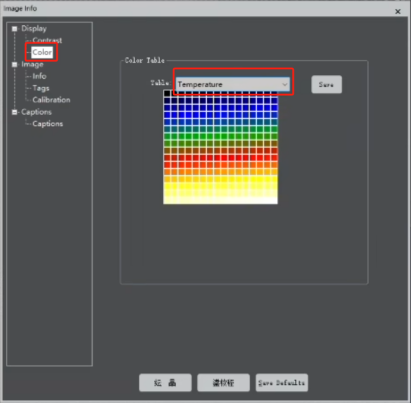

1.点击鼠标右键，选择了“lmage info..”

图片格式转换

如果TEM图片为“JPG”或“TIF”格式等不能直接进行傅里叶转变，则需进行图片格式转换，具体方法如下：

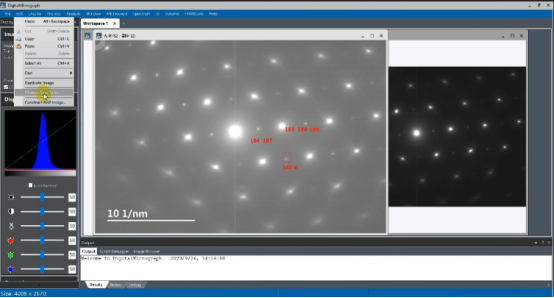

1.打开图片，点击“Edit”再点击“Change Data Tye…”

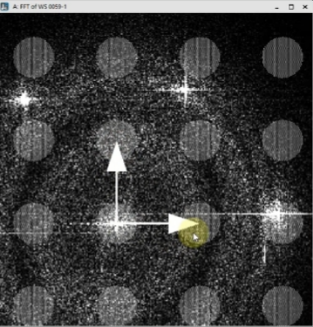

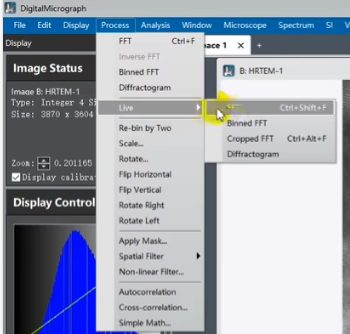

傅里叶变换

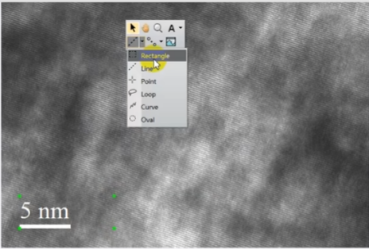

1.点击鼠标右键，选择“Rectangle”，画出一个合适的区域。

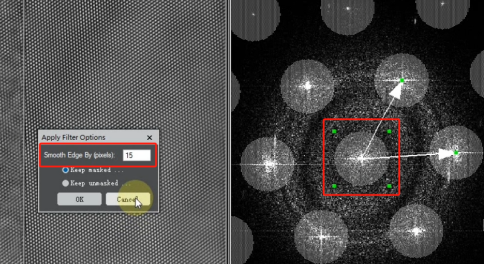

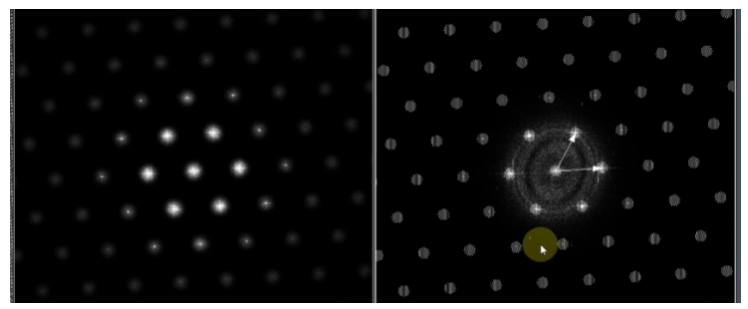

图片降噪

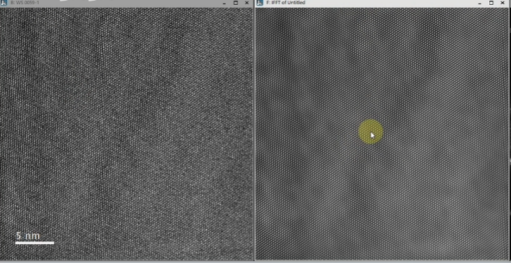

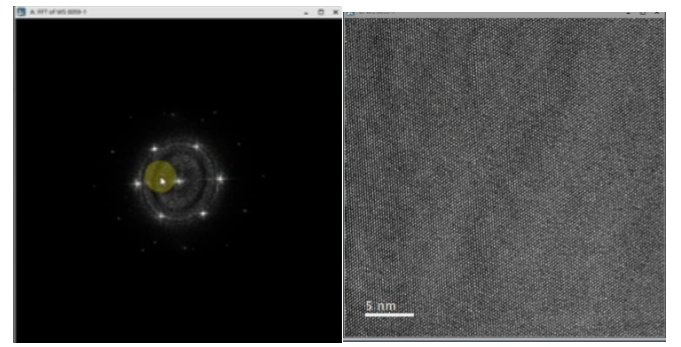

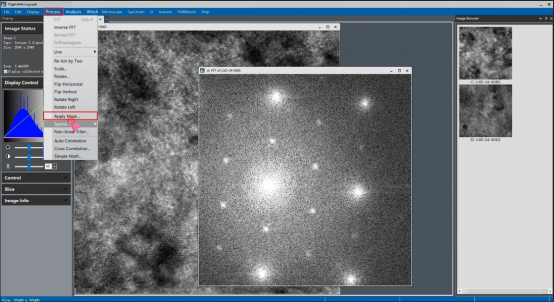

1.首先对图片进行傅里叶变换以及反傅里叶变换。
